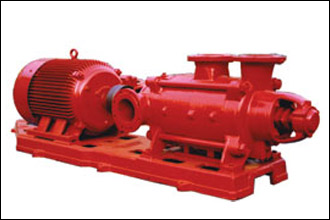

多級分段式消防泵由電機和泵兩部分組成，電機為Y型三相異步電機，消防泵和電機采用連軸器連接，整體為剛性連接，使用是無需校正。消防泵由定子部分和轉子部分組成。

消防泵定子部分由進水段、中段、導葉、出水段、填料函體等零件組成。為防止定子磨損，定子上裝有密封環、平衡套等，磨損后可用備件更換。轉子部分有軸、中輪、平衡鼓等組成。轉子下端為水潤滑軸承，上部為角接觸球軸承，泵的軸向力絕大部分由平衡鼓來承擔，其余小部分殘余軸下向力由角接觸球軸承來承受。進水段、中段和出水段的結合面紙墊通過拉緊達到密封，用戶可根據需要選擇。
